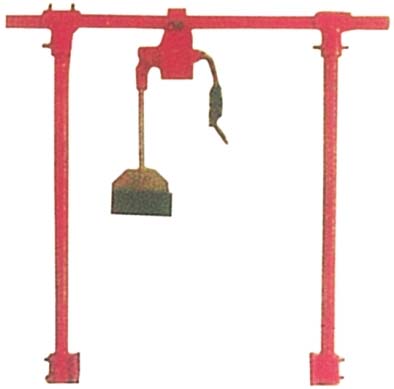

LL系列門式料流檢測器

LL系列門式料流檢測器

LL系列料流檢測器·料流開關（LL-I、LL-II料流檢測器）為門式結構，安裝在輸送機上部，主要用于帶式輸送機輸送物料的監測，可控制自動灑水除塵，順序起動控制、超載報警等。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

在線咨詢 加入收藏
LL系列門式料流檢測器說明書
LL系列門式料流檢測器

山東卓力專業銷售LL系列料流檢測器,代理直銷價格便宜,各類料流檢測儀應有盡有、質量保證;隨時歡迎您前來咨詢,能為您服務是我們的榮幸。
1 主要用途及適用范圍
LL系列料流檢測器為門式結構，主要用于帶式輸送機輸送物料的監測，可控制自動灑水除塵，順序起動控制、超載報警等。適用于冶金、煤炭、電力、化工、交通等行業輸送散狀物料輸送機料流的監測。

2 型號組成及代表意義
3 主要技術參數

產品型號
LL-I
LL-II
開關觸點數量
3常開
1常開、1常開
接點容量
AC 380V  3A
復位方式
自動復位
工作環境
 相對濕度：≤90％（25℃） 工作溫度：-30～+40℃
外殼材料
鑄鋁
相對濕度
≤90％（25℃時）
工作溫度
－30 ＋40
動作角度
1級：5~ 10°2級：20~ 30°，3級：
40 ~50°，極限角度70°。 單向
±20 雙向
防護等級
IP65
重量
12～15公斤
4、結構性能與工作原理
本檢測儀為門式結構，安裝在輸送機上部，見圖1。本檢測儀由擺桿、回轉軸、開關盒、支架等組成，見圖2。
·LL-I型料流檢測器工作原理
擺桿處于靜止時與輸送帶垂直。擺桿下部安有觸板，為單向動作。當有物料通過時，擺桿被物料推動發生偏轉。
當偏轉達到5－10°時，開關動作，發出有載信號；
當偏轉20－30°時發出重載信號，
當偏轉40－50°時，發出超載信號。
根據輸出信號情況可便于人員了解帶式輸送機載荷情況及自動進行控制灑水除塵系統工作，或為作為輸送系統的程序控制使用。
·LL-II型料流檢測器工作原理
本檢測器具有常開、常閉兩組開關觸點。擺桿處于靜止時與輸送帶垂直。擺桿下部安有觸板，為雙向動作。當有物料通過時，擺桿被物料推動發生偏轉。當偏轉角度大于20°時，行程開關動作輸出一組開關信號，根據輸出信號情況可便于人員了解帶式輸送機載荷情況及自動進行控制灑水除塵系統工作，或為作為輸送系統的程序控制使用。

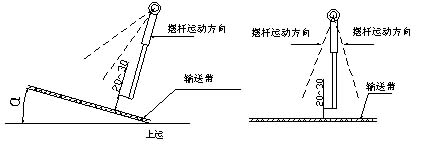

                                       圖1 擺桿動作方向
5、安裝與調試
5.1機械安裝
（1）本機帶有支架、橫梁、開關盒和擺桿。支架通過螺栓或焊接在帶式輸送機中間架的槽鋼上，見圖2

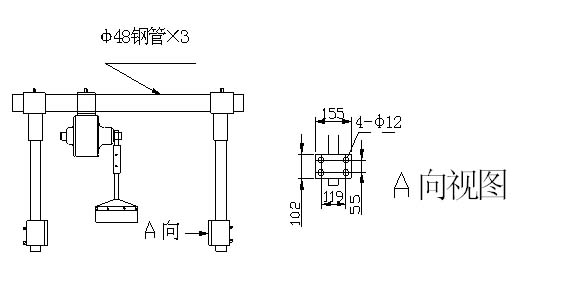

                                                    圖2 外形示意圖

（2）橫梁上裝上開關盒，將開關盒和軸承座固定在支架上。擺桿應轉動靈活；
（3）當在傾斜的上行帶式輸送機上放置該料流檢測時，當完成上述工作后，應調整擺桿在靜止?fàn)顟B(tài)（零位）時垂直于輸送帶，并將其緊固在橫梁上。同時應限制擺桿在零位反向旋轉；
（4）擺桿長度可調，應保證距輸送帶面有20＝30mm的距離，對傾斜的下行帶式輸送機上放置該料流檢測時可適當減少。
5.2電氣安裝
LL-I型料流檢測器出線口帶1米4×0.752的電纜。
1、2為有載，1、3為重載，1、4為超載。1為紅線、2為黃線、3為黑線、4為蘭線。
LL-II型料流檢測器出線口帶1米3×0.752的電纜，見圖3。

                                                                                            圖3
6、訂貨須知
（1）    注明型號、規格、數量；
隨機附帶支架，請注明帶寬、托輥直徑、平皮帶還需機架寬度、H高。
