雙向平衡拉繩開關（自動）安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護。

雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停 機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。具有強度高，重量輕，密封性好，產品使用壽命長等優點。本產品內部采用國家級儀器儀 表防爆安全監督檢驗站(NEPSI)認可，符合GB12476.1-1990標準所規定的要求。

一、工作原理
    當膠帶運輸現場發生緊急事故時，可拉動系在吊耳上的鋼絲繩，使機內的滑塊控制內部微動開關動作用，發出停機信號或警報信號。

二、結構特性
自動型復位機型在松開鋼絲繩自動復位，手動復位機型需要要操作復位手柄后方可復位；使用壽命長；密封性好，具有防塵、防震、防腐等優點；機殼采用鑄鋁鑄造，重量輕、硬度強。

技術指標
觸點數量：1個常開；1個常閉
動作力：10kg
觸點容量：24～380V  AC/DC電流1:5A
防護等級：1P65
可靠性：＞10⁶次
環境溫度：-30℃-+60℃
相對濕度：不大于85%

拉繩開關參數：

防護等級	IP65
傳動材質	A3 鐵材質鍍鎳
外殼材質	鋁合金表面精工拋丸噴塑
纜繩所需張力	49±10N(5±1kgf)
接點數	2
接點容量	250V AC 5A , 380V AC5A
接線口	6~12mm電纜
適用溫度	-20℃~+60℃
使用壽命	50萬次
保固期限	1年

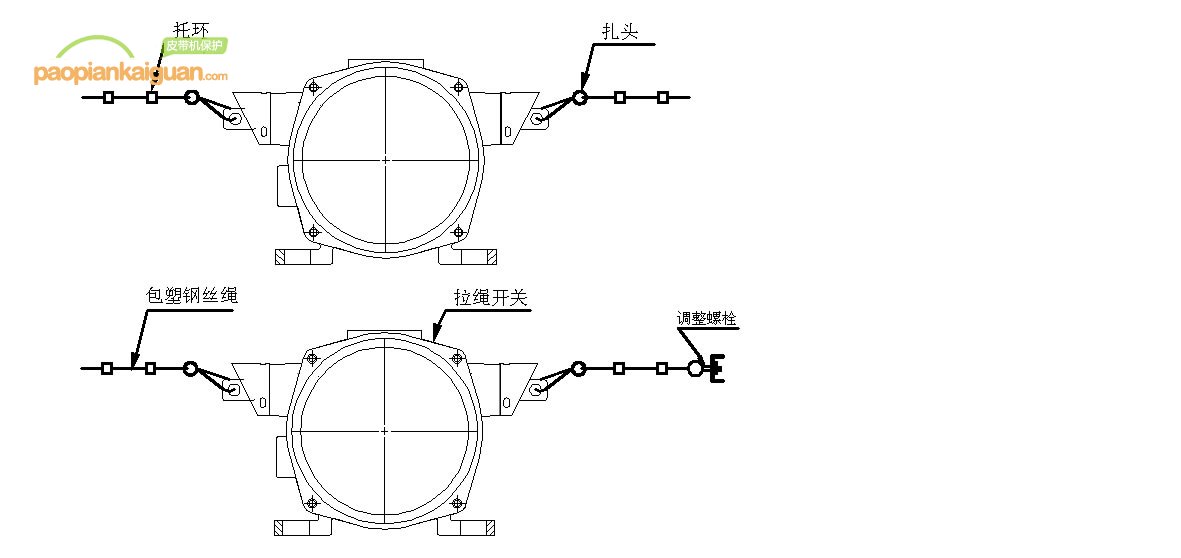

三、安裝與使用
a)  開關平穩地安裝在機架固定支架上。
b) 將鋼絲繩系在兩端拉環上，每側繩不超過30米（有坡度時因當縮短）。
c) 拉繩動作力應適宜，以確保開關可靠復位。
d) 鋼絲繩沿膠帶平行方向設置，每10米加一吊環。



安裝支架不隨開關提供，需另購買；安裝支架樣式、開關點數量、可根據用戶要求定制



使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85%
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘

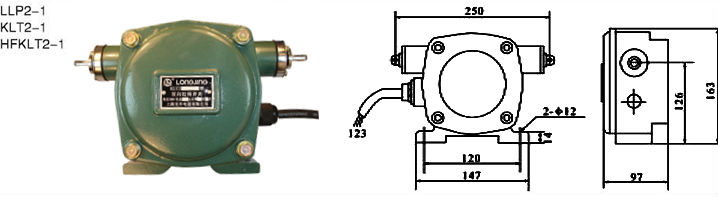

技術參數表：

型號	觸頭容量	觸點數量		動作力	工作行程	極限行程	防護等級
		常開	常閉
KLT2-1	≤ 380V ≤3A	1	1	12±2	15±2mm	20±2mm	IP55
KLT2-2	≤380V ≤3A	1	1	12±2	15±2mm	20±2mm	IP45
