雙向拉繩開關用于皮帶輸送機發生事故時，能緊急停止輸送機的一種開關。當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。 廣泛用于煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種皮帶輸送設備。

       雙向拉繩開關安裝于皮帶輸送機的兩側，用紅色覆塑鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線 任意處拉動鋼絲繩，鋼絲繩拉動控制桿旋轉，通過傳動軸使精密凸輪發生位移，驅動微動開關切斷控制回路，輸送機停止運行。
       本開關采用國際領先的雙軸承結構設計，避免拉繩開關動作時傳動軸直接摩擦殼體或銅套，出現密封不嚴或卡死的情況。
       傳動軸采用SUS304不銹鋼材質，抗腐蝕能力更強。
       本開關有設計新穎、穩定可靠、防護等級高、長壽命等特點。

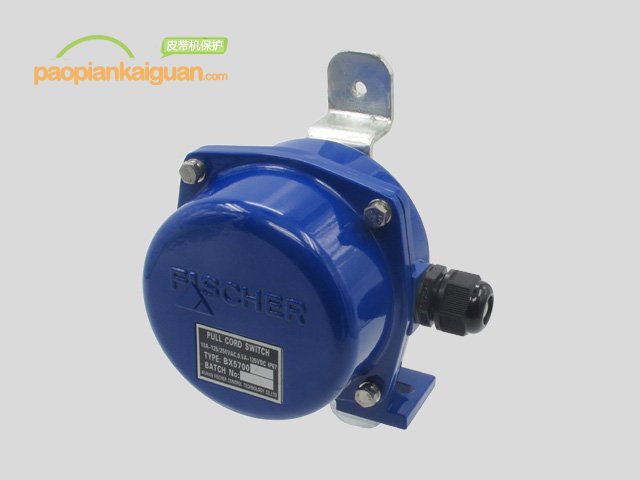

BX5700B型拉繩開關（自動復位）特性
● 觸發后自動復位，操作簡單
● 雙軸承傳動結構
● 防護等級高達IP67(根據GB4208-93)，能完全防止粉塵和流水的侵蝕
● 電氣壽命50萬次（微動開關）
● 機械壽命2000萬次


BX5700B型拉繩開關（自動復位）參數
● 防護等級：                  IP67
   ● 纜繩所需張力：          49±10N(5±1kgf)
   ● 接  點  數：                   2（1a+1b）
   ● 接點容量：                  250V AC 5A
   ● 接  線  口：                  6~12mm電纜
   ● 適用溫度：                 -20℃~+60℃

BX5700B型拉繩開關（自動復位）配件

圖片	名稱	型號	規格	說明	每臺開關所需數量
	拉力彈簧	RH003	140*20*3mm	碳鋼鍍鋅/ SUS304	每臺開關需配2PC
	纜繩托環	TH009	7.2*185mm	碳鋼鍍鋅	每3M鋼絲繩需配1PC
	覆塑鋼絲繩	RS03/04	Φ3 /Φ4	紅色	每臺開關需配60M
	繩夾	SK001	4#	碳鋼鍍鋅	每臺開關需配6PC
	安裝支架	ZJ004	150W*210L*110H	碳鋼鍍鋅	每臺開關需配1PC

BX5700B型拉繩開關（自動復位）安裝
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便：
1、將拉繩開關固定在安裝支架上。
2、一臺開關兩側的鋼絲繩距離均為30m左右，采用直徑為Φ3的涂塑鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關復位的影響，每隔2.5m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定) ，在不影響正常使用下用緊線器將兩側拉繩張緊，并確保兩側張力均衡。
（注：對于爬坡段輸送機，應盡量縮短開關間距及拉繩長度。）
