雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄。具有強度高，重量輕，密封性好，產品使用壽命長等優點。本產品符合GB14048.5-2008標準所規定的要求。





工作原理:

本機采用稱勸式凸輪結構，當拉動拉繩開關的任意一側或同時拉動兩側繩索時，均可驅動凸輪，使開關動作轉換，發出停機，報警信號。

采用手動復位方式的雙向拉繩開關，當故障排除后，操作者須手動操作復位桿，方能使本機恢復正常工作狀態。



◆開關額定值：10A/220V。
◆鎖定角度：20°；動作角度20°
◆拉力：3至8公斤。
◆具有手動和自動兩種。
◆防護等級：IP67
結構特點:
◆拉線開關是雙向觸動的，既可安裝在輸送機中間位置，也可安裝在其兩端
◆通用的安裝設計使拉線開關既可安裝在輸送機的縱梁頂部也可安裝在其兩側
◆堅固的鑄鋁外殼，防護等級為NEMA4，特殊的環境可選擇特殊的表面處理
◆整體式蓋板使得接線及開關調整方便簡單，而不用拆卸開關。

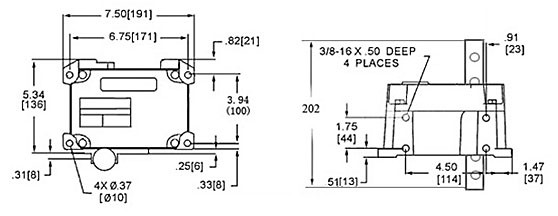

安裝尺寸及外形圖:
