一.產品主要用途與適用范圍
1. 主要用途：

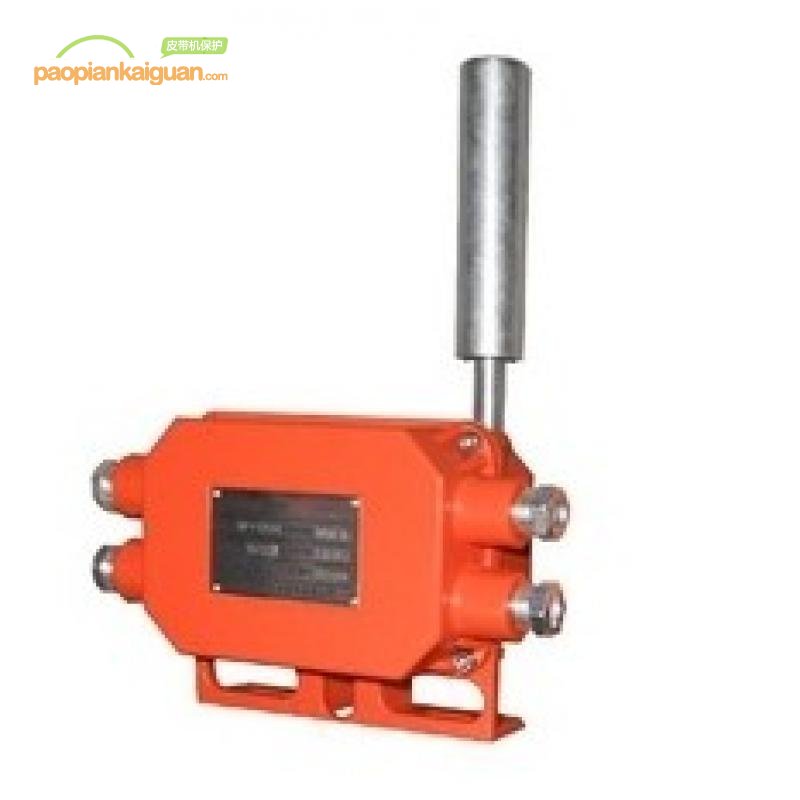

PP系列跑偏開關主要用于帶式輸送機防跑偏，功能如下：
1. 輕微跑偏報警； 2. 嚴重跑偏停機； 3. 通信功能； 4. 線路故障檢測。
2. 適用范圍：
PP系列跑偏開關主要用于煤礦、碼頭、電廠、建材、化工、冶金等行業輸送散料用帶式輸送機。
二.跑偏開關產品品種
按使用環境分為：1. 戶外型； 2. 濕熱帶（三防）型。 主要功能：1. 普通型； 2. 通信功能。
三.型號意義
四.產品主要技術參數
產品主要技術參數見下表
五.結構及工作原理
PP系列跑偏開關采用立輥式測偏結構,利用膠帶跑偏時產生的橫向位移使立輥偏轉，以立輥的偏轉角確定膠帶跑偏量。當偏轉角達到12 ? 時，1級開關動作，輸出輕跑偏報警信號；當偏轉角達到25 時2級開關動作，輸出跑偏停機信號
六.外型及安裝尺寸
跑偏開關的外形及安裝尺寸見圖2
七.機械安裝
跑偏開關的設置點應選在機頭、機尾和中間部位，并成對地安裝在膠帶兩側，立輥應與膠帶面相垂直，帶面距立輥底約40～50mm處，帶邊距立輥50～100mm。見圖
八.電氣安裝
8.1 通信功能跑偏開關的電纜設置見圖
8.2 RS485/487型跑偏開關內部接線見圖
1～6號端子接來自綜保儀方向的總線電纜，1～2號為停機線，1號為停機回程線，接白色，2號為停機輸入線，接藍色；3～4號為485總線，3號為B接黃色，4號為A接綠色；5～6為電源輸入，5號為DC24V接紅色，6號為GND接黑色。
7～12號端子接后繼總線電纜，7～8為電源輸出，7號為GND接黑色，8號為DC24V接紅色，9～10號為485總線，9號為A接綠色，10號為B接黃色；11～12號為停機線，11號停機輸入線，接藍色，12號停機回程線，接白色。 8.3 通信參數用撥碼開關設置見圖
撥碼開關：S1設置本機地址，2進制，1為最低位，7為最高位；S2為終端開關，當開關在總線上處于最遠端時將其置為"1"(ON)，同時將11、12號端子短路，否則置"0"。
