JYB/PK跑偏開關
跑偏開關用途:該裝置用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛／取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機／輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
跑偏開關技術參數：
開關觸點的額定值：2個SPDT(單刀雙擲)
開關，16A／250V／AC二常開二常閉自清潔觸點，供報警；停機用。
外殼：鑄鋁防風雨外殼
防護等級：IP65
法向報警角度：在偏離垂直方向22．5度可調
作用力：5磅
導線開孔：3／4"-14NPT。雙導線孔設計。
通訊接口：RS-485地址編碼終端器(用戶選配)
通訊距離：雙絞線1．2公里，光纜50公里



跑偏開關設備描述：
●通用的安裝動作臂距皮帶邊緣大約80到150mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動SPDT報警微動開關。如果繼續偏離到停機角度，觸動另一組觸點，輸送機就會保護性停機。
●通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
●堅固的鑄鋁外殼，防護標準IP65，特殊的環境可選特殊的表面處理。
●動作桿軸承額定轉速5000轉／分，適合于皮帶速度小于6.35米／秒。
●動作桿法向角調節范圍為22.5。
●法向夾角為10。時報警觸點動作，法向夾角為30。時停機觸點動作。
●PK系列兩種跑偏開關的工作性能原理相同，都具有兩種動作功能，一級動作用于報警，二級動作用于自動停機。

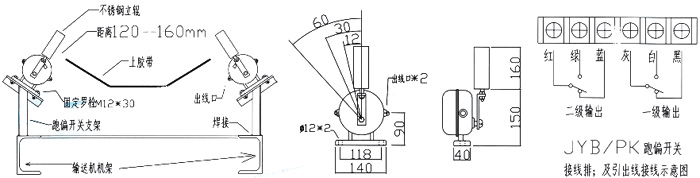

跑偏開關安裝與接線圖
