主要用途：
BLDM-G防爆溜槽堵塞檢測器適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
主要技術指標
型號           BLDM-G
觸點數量   常開1 常閉1
觸點容量   AC220V  1A
工作角度   ≥5°
極限角度  30°
結構形式   門式結構
復位方式   自動復位
 防護等級  IP55
使用條件
環境溫度：-35℃∽+50℃。 相對濕度：不大于95%。
大氣壓力：80∽110kpa。 海拔高度：不超過2000M。
工作位置：安裝在溜槽不受物料沖擊的側壁上。



 結構特征及工作原理

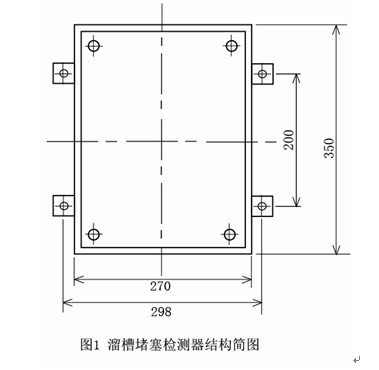

BLDM-G型防爆溜槽堵塞檢測器
結構：BLDM-G型防爆溜槽檢測器采用門式結構，選用舌簧管作為接近式開關，將兩支舌簧管并排放在盒內用環氧樹脂灌封以增加可靠性。

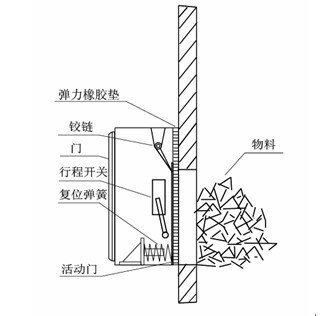

原理：當物料在溜槽中造成堆堵時，堆積的物料必定推動檢測器上的活動門移動?；顒娱T上的磁鋼向舌簧開關接近，舌簧開關在外磁場的作用下，簧片被磁化、并克服簧片的恢復力而動作，從而發出告警或停機信號，當溜槽堵塞故障排除后，活動門受壓簧的作用恢復原狀。

安裝與接線
（一） 安裝方法：
1． 在溜槽側壁一適當位置開260×260一方口，然后在開口上方約100-200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門而發生誤動作。再用隨機所配像膠板將開口完全覆蓋、封閉。見圖（2）。
2． 用戶根據圖（3）所示尺寸自制一彎角件，焊接在溜槽側壁上。
3． 將本裝置用M10×25螺栓緊固在彎角件上即可。
（二） 安裝要領及注意事項
1． BLDM-G防爆溜槽堵塞檢測器可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜見圖（4）
2． BLDM-G防爆溜槽堵塞檢測器也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號，便開始振打；另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
（三） 接線：BLDM-G防爆溜槽堵塞檢測器引出一條三芯電纜線（出廠前已編號）其中1、2為常閉接點1、3為常開接點。用戶可參考圖（5）接線原理圖進行接線。
 維護與使用
BLDM-G防爆溜槽堵塞檢測器使用半年以后，要進一次維護檢查，檢查緊固螺釘是否有松動、脫落現象，待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清除積塵。
