拉繩開關（Pull Cord Switch）俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。
拉繩開關是一種開關型傳感器（即無觸點行程開關），主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。
產品適用于電力、煤礦、建材、碼頭、冶金等行業,專門從事散料輸送的帶式輸送機。

拉繩開關主要用于帶式輸送機安全保護及防止膠帶對周邊人員造成傷害，如下：
A緊急停機→當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可 以將膠帶機停下來，避免人身或設備事故的發生。
B禁止啟動→當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。

拉繩開關工作原理

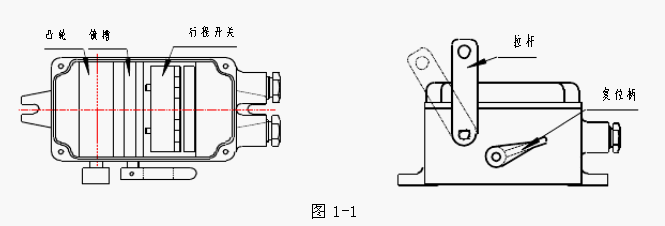

拉繩開關由拉桿、復位柄、凸輪、鎖槽及微動開關等組成。


拉繩開關安裝于皮帶輸送機的兩側的機架上，用鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線任意處拉動鋼絲繩，鋼絲繩牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使精密凸輪發生位移，驅動微動開關切斷控制線路，使得輸送機停止運行。

拉繩開關采用稱勸式凸輪結構，當拉動拉繩開關的任意一側或同時拉動兩側繩索時，均可驅動凸輪，使開關動作轉換，發出停機，報警信號。采用手動復位方式的雙向拉繩開關，當故障排除后，操作者須手動操作復位桿，方能使本機恢復正常工作狀態。

拉板與殼內凸輪通過主軸連接，當帶式輸送機設備出現故障時，現場人員就可及時拉動開關兩邊繩索使其帶動殼內凸輪轉動，當轉角大于20°時，凸輪壓動行程開關進入工作狀態，發出停機信號，來達到預防和控制設備及人身事故的發生。

機械式拉繩開關
機械式拉繩開關對于皮帶輸送機、拉鏈機、刮板機、提升機、扒料機及其它傳動機械出現故障時，能在設備任意位置停機。能及時有效的保護設備和人身安全，避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。

機械式拉繩開關工作原理
當發生危及人身與設備安全的故障時，拉動繩索，繩索牽引力使雙向拉板左、右轉動，連接在轉動軸下方的梅花凸輪隨之轉動，使限位開關動作。限位開關由常閉狀態變成斷開狀態，向控制系統發出報警信號或迫使運行中的皮帶機立即停車（現場聯鎖），保護人身與設備安全。
