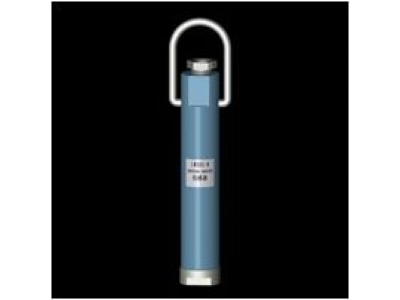

LW101-S水銀傾斜開關由控制箱和傳感器兩部分組成，傳感器（水銀開關-型號LW101-S）也可單獨使用。一個控制箱最多可帶 2 個傳感器
LW101-S水銀傾斜開關主要用于防傾斜保護，也可用于固體料倉的高位控制及堆取料機的防碰撞保護。
帶RS-485通信接口，可與ZB02膠帶機綜合保護儀或用戶的上位機聯網通信。

LW101-S水銀傾斜開關工作原理

傳感器向任一方向傾斜超過30度時，傳感器內部的水銀接點斷開，控制箱輸出接點信號。

LW101-S水銀傾斜開關產品規格：

防爆型式：DIP A21 T6 （LW101-S-D型）

防護等級：IP65

接點形式：1常開/1常閉

接點容量：AC220V/2.5A

通信接口：RS-485

工作電源：AC220V/DC24V

整機功耗：整機功耗：≦40VA

配線電纜：外徑9～11mm

配線軟管：1/2"（內徑15.8、外徑20.4）

LW101-S水銀傾斜開關通信參數

通信方式：1：N 主從式；

通信協議：Modbus RTU



LW101-S水銀傾斜開關使用環境條件

戶外型使用環境條件

1 環境溫度:-25 ～40℃ ;

2 相對濕度: 不超過90%（25 ℃時）;

3 周圍無爆炸危險性介質, 且介質中無足以腐蝕產品的氣體及導電塵埃;

濕熱帶型使用環境條件

1 環境溫度:-25 ～40℃ ;

2 相對濕度: 不超過95% (25℃時 );

3 周圍無爆炸危險性介質及導電塵埃;

4 含有鹽霧及腐蝕性氣體

粉塵防爆型使用環境條件

1 環境溫度:-25 ～40℃ ;

2 相對濕度: 不超過90%（25 ℃時）;

3 在正常運行時，可能出現粉塵數量足以形成可燃性粉塵與空氣混合物的場所（GB12476-2000 21區）
